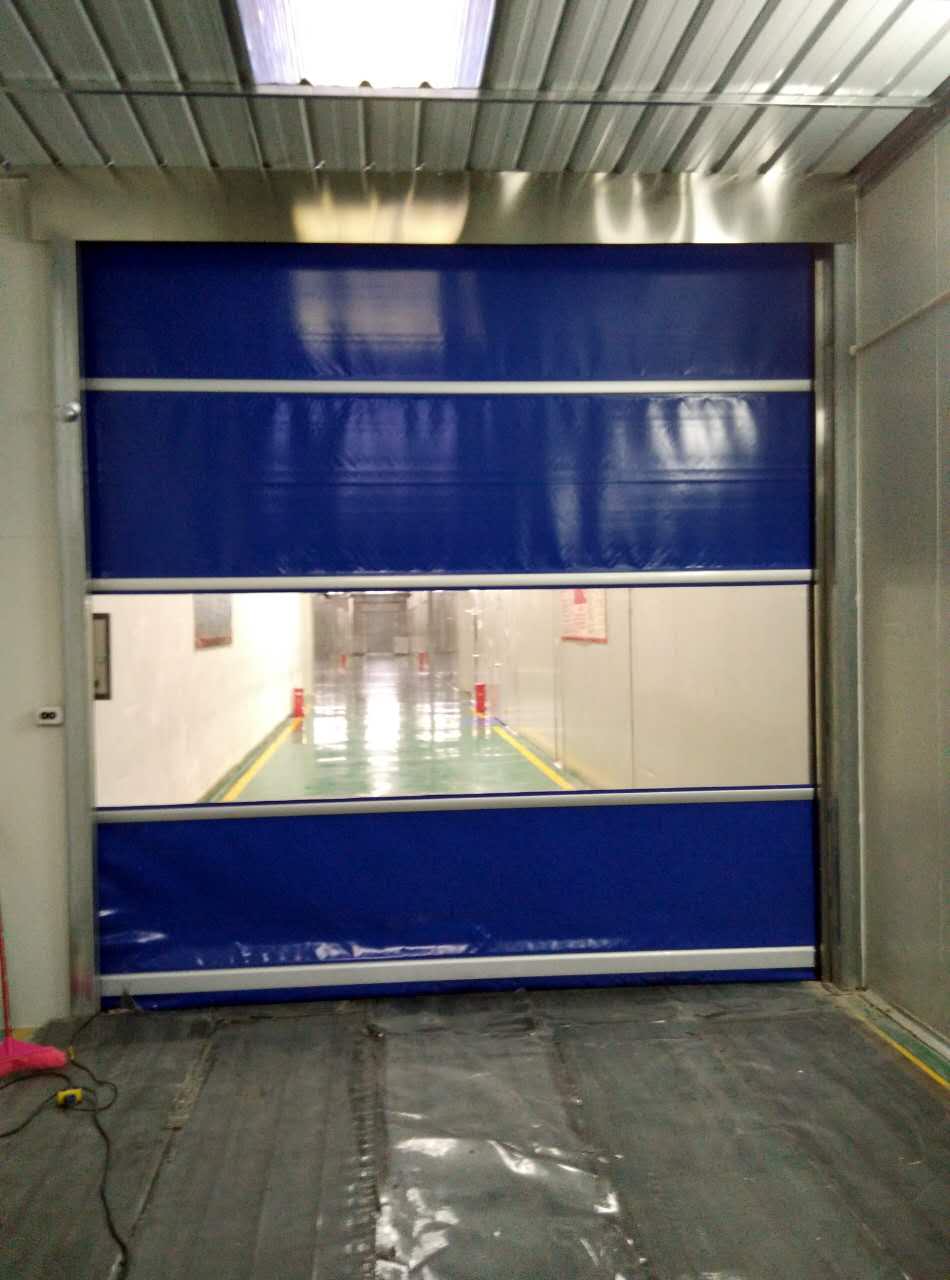

快速門施工概況：

1、型號：hf-001；

2、規格尺寸：實際量尺；

3、門簾：法國進口0.8mm高密度聚酯纖維基布。整體式門簾，中間可加開透明視窗，中間加擋風桿增加抗風力度；

4、門框材料及規格：6.0mm優質鋁合金軌道，規格：140mm*90mm*6mm；

5、卷簾方式：上方滾軸卷起門簾，兩側到柜內藏有防風節點，增加抗風力度；

6、安全裝置：紅外線安全光電。安全氣囊（遇阻反彈）自動脫軌功能；

7、控制單元：采用（丹麥丹弗斯HLP海利普）外置高性能升級控制箱，內置矢量控制模式、控制精度高；赫弗德伺服電機，電源220V，功率0.75kw/1400轉/S，承載大負荷S4型；

8、平均速度：開啟及關閉速度0.5-1.0m/s（可調）；

9、停電緊急裝置：停電手動搖桿，可輕松開啟或關閉卷門；

10、快速卷門基本配置：雙面按鈕、單面紅外線安全光電，自動閉門系統（時間可調）、雙面地磁。

11、施工機具  角磨機、手槍鉆、粉線包、螺絲刀、錘子、線墜、水平尺、直尺等。

二、快速門施工工藝：

1、工藝流程、洞口處理、彈線、固定卷筒傳動裝置、空載試車、裝簾板、安裝導軌試車清理。

2、操作工藝

（1）洞口處理：復核洞口與產品尺寸是否相符。快速卷簾門的洞口尺寸，為施工時除保證洞口尺寸外還應確定位置。

（2）彈線：測量洞口標高，彈出兩導軌垂直及卷筒中心線?，F場雖已經開好門洞，但垂直度仍需復核。

（3）固定卷筒、傳動裝置：將墊板電焊在預埋鐵板上，用螺絲固定卷筒的左右支架，安裝卷筒。卷筒安裝后應轉動靈活。安裝減速器和傳動系統。安裝電氣控制系統。

（4）空載試車：通電后檢查驗電機、減速器工作情況是否正常，卷筒轉動方向是否正確。

（5）裝簾板：將簾板拼裝起來，然后安裝在卷筒上。

（6）安裝導軌：按圖紙規定位置，將兩側及上方導軌焊牢于墻體預埋件上，并焊成一體，各導軌應在同一垂直平面上。

（7）試車：先手動試運行，再用電動機啟閉數次，調整至無卡住，阻滯及異常噪音等現象為止，啟閉的速度符合要求。全部調試完畢，安裝防護罩。

（8）清理：粉刷或鑲砌導軌墻體裝飾面層，清理現場。

三、安全文明措施

1、本次施工使用移動腳手架，腳手架需經驗收合格后方可使用；

2、施工區域位于生產車間內，施工過程中現場三米范圍內需使用紅白繩設置安全圍欄，閑雜人等不得進入，同時應避免施工產生的飛濺超出圍欄區域；

3、施工人員進入車間施工需穿反光背心；

4、如有動火作業盡可能在車間外完成，必須在車間內完成的需 提前申請，且施工過程中現場除準備滅火器外，還應有安全員旁站；

5、現場施工用電需由項目部專職電工負責接線，其他人員禁止操作；

6、高空作業必須正確佩戴安全帶；

7、施工完成后需將現場清掃干凈，有序退場，退場后復原施工區域的生產設施、標牌等；

8、現場施工應注意成品保護，避免刮傷地坪、墻瓦以及門簾。
